美菱BC-300DT/BD-300DT冰柜修理说明

美菱BC-300DT/BD-300DT冰柜是一款单温电控冰柜，使用顶开门结构，可以更好地保冷;箱内温度可通过箱体下部的电子温控器进行设置控制，可以较快地达到正常工作温度。

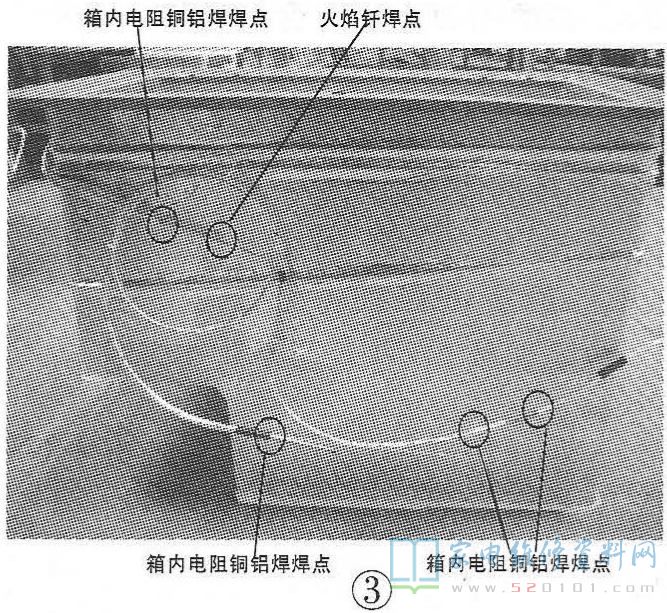

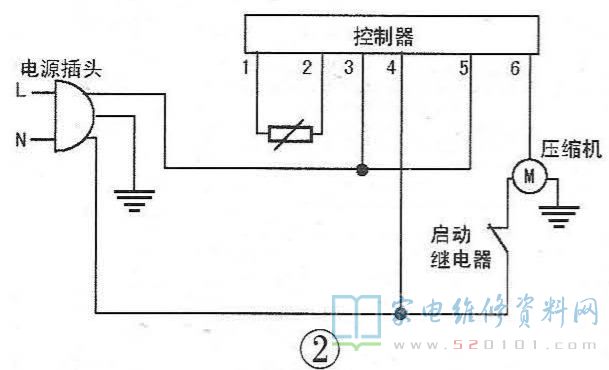

该冰柜的制冷剂管道系统如图1所示，电路接线如图2所示，内部管路焊点分布如图3所示，共有5个焊点，电阻铜铝焊4个焊点，火焰钎焊1个焊点。值得一提的是，铜铝接头的电阻焊点在潮湿环境下易腐蚀，是查漏的重点检查部位。

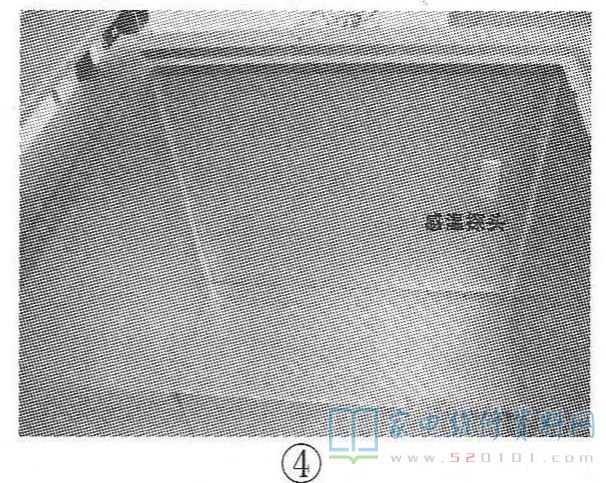

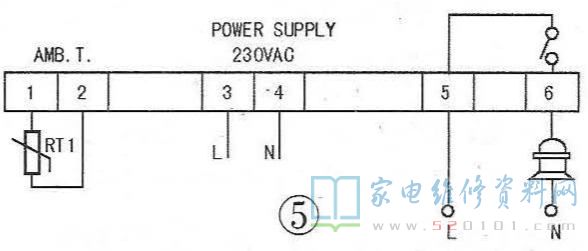

该机的电子温控器感温探头地方如图4所示，电子温控器接线示意图如图5所示。修理时;应先确认电源电压是不是满足电子温控器的电源需要，不然仪表可能不会正常工作，甚至烧毁。另外，传感器线不可以和电源线放在一块，可能引起测量不准或者使仪器不可以正常工作。电子温控器的接线不可以接反，不然会出现短路现象。各端子的接法如下:“1”、“2” 号为白色传感器线;“3”、“4"号线分别为棕色、蓝色线;“5”、“6”号线分别为棕色、黑色线。

电子温控器锁定及解锁:1.在3分钟内，假如没任何按键的操作，电子温控器将自动锁定，同时蜂鸣器鸣叫约0.5s。2.同时按上、下键3s后，可以将锁定的电子温控器解锁或者将电子温控器锁定，同时蜂鸣器鸣叫约0.5s。3.电子温控器锁定时，不可以对其进行操作，需要解锁后才能对电子温控器操作。4.假如在电子温控器锁定时，按“SET"键操作，控制器显示“L”3s，表明电子温控器处于锁定状况。

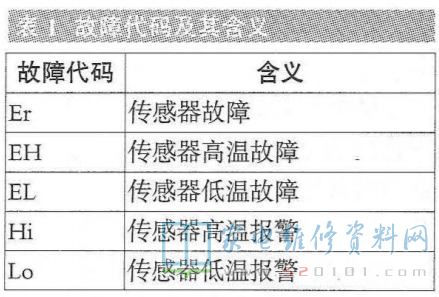

该冰柜的问题代码及其含义见表1，在高温报警和低温报警时，问题代码和温度值交替显示。报警时，屏上出现报警图标，同时蜂鸣器鸣叫，这个时候若按除霜键，则蜂鸣器停止鸣叫。

值得一提的是，刚开机时，箱内温度较高，易出现报警现象，只须温度达到需要后，冰柜就自动解除报警，这属正常现象。
